Предназначена для нарезания резьбы диаметром до 12 мм в сталях средней твердости, чугуне и сплавах цветных металлов.
Технические характеристики ПРН-12
Устройство резьбонарезной машины ПРН-12
Машина ПРН-12 (рис. 22 состоит из двигателя 10, помещенного в корпус 11, и пусковой рукоятки 12. Основными частями двигателя являются статор, ротор и четыре лопатки. Ротор вращается в шарикоподшипниках и имеет на конце резьбу для зацепления с шестернями 8 редуктора. Редуктор состоит из водила 9 и шестерен 8, 7, 6. Детали редуктора смонтированы в стакане 5. Внутри подвижной шестерни 6 и водила имеются по три кулачка для сцепления с кулачковой муфтой 13 шпинделя 2. Шпиндель вращается на шарикоподшипниках 4. На резьбовом конце корпуса установлена крышка 3 с войлочным уплотнением. С целью удобства пользования машиной в работе, на корпусе закреплена рукоятка 14. На шпиндель крепится патрон 1, в гнездо которого устанавливается одна из сменных оправок с рабочим инструментом

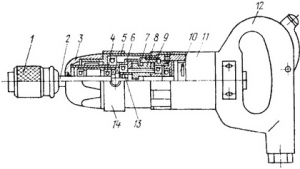

Рис. 22. Пневматическая машина ПРН-12 для нарезания резьбы.
