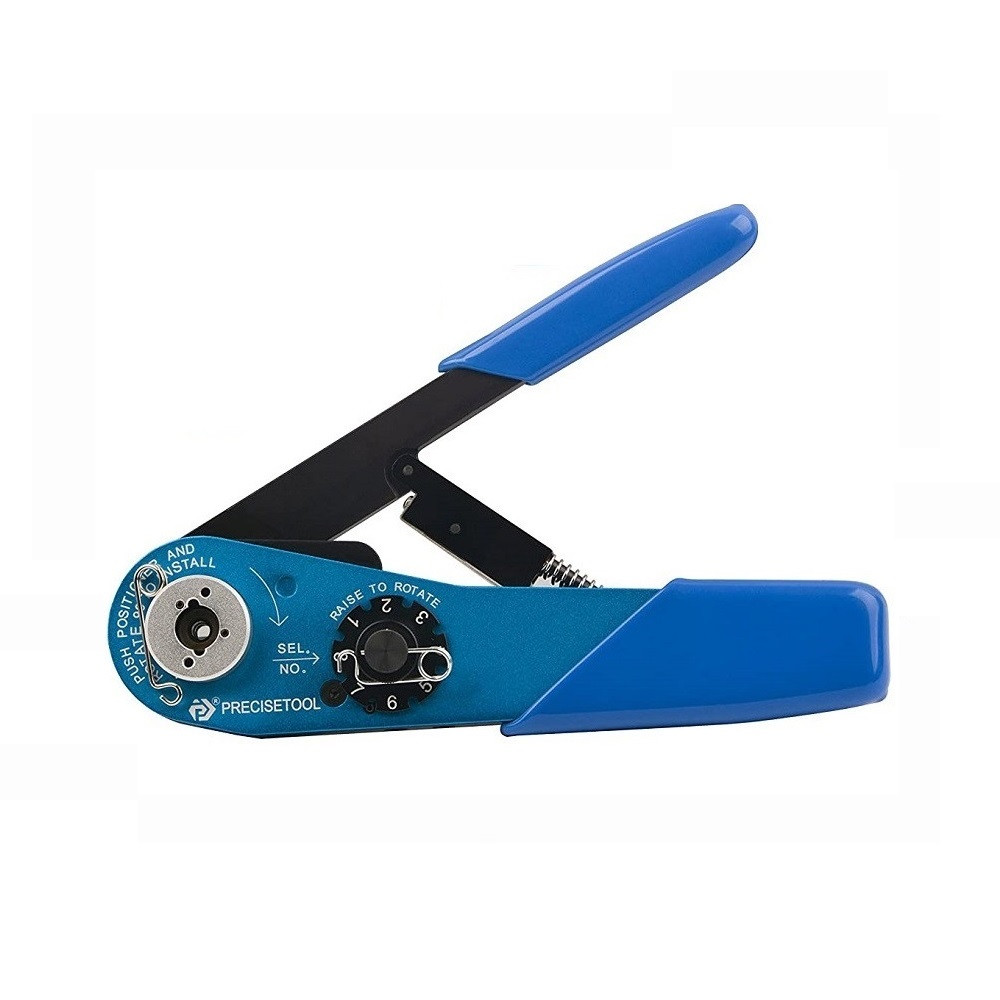

Авиационный ручной обжимной инструмент проектировали и разработали в соответствии с MIL-C-22520/2-01 предназначается для обжатия проводов и контактов в разъёмах в холодном состоянии.
ОБЩАЯ ИНФОРМАЦИЯ:
1. Обозначение AFM8 (M22520 / 2-01) относится к базовому инструменту без позиционера.
2. Диапазон обжима проволоки от 20 до 32 AWG
3. Инструмент оснащен храповиком двойного действия, и его нельзя открыть, не завершив цикл.
УСТАНОВКА ПОЗИЦИОНЕРА:
1. Инструмент должен быть в открытом положении.
2. Снимите предохранительный зажим с направляющей позиционера.

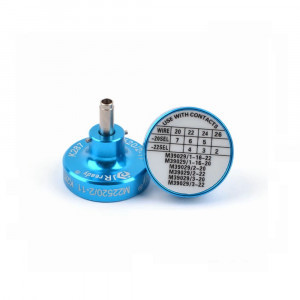

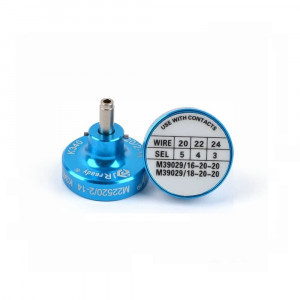

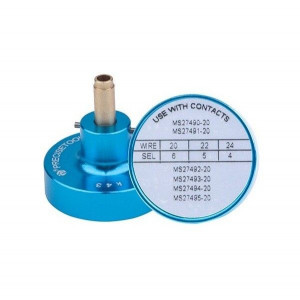

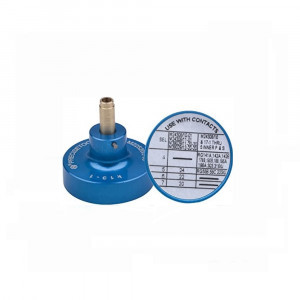

3. Выберите правильный позиционер для обжима контакта.
4. Вставьте позиционер в направляющую позиционера. Надавите и поверните на 90 градусов, пока штыковые штифты не зафиксируются.
5. Размер провода и соответствующие номера селекторов указаны на паспортной табличке.
6. Когда инструмент находится в открытом положении, снимите пружинный зажим, затем поднимите и поверните ручку селектора до номера, указанного на паспорте размер обжимаемого провода должен соответствовать указанному стрелкой номеру.
ИНСТРУКЦИИ ПО ОБЖИМУ:
1. Вставьте контакт и подготовленный провод через отверстие индентора в позиционер.
2. Сжимайте ручки до тех пор, пока не опустится храповик.
